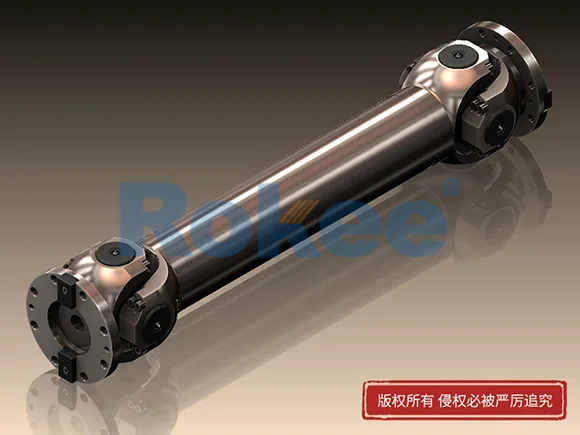

SWP-D无伸缩长型十字轴式万向联轴器

SWP-D型无伸缩万向联轴器轴承是易损件．为便于换轴承，将轴承座压盖作成剖分式，螺栓联接，可在β≤5°～10°工况下工作。SWP-D万向轴适用于轧钢机械、起重运输机械、工程机械、矿山机械、石油机械及其他重型机械，联接两个不同轴线的轴系传动，不能缓冲、减振。

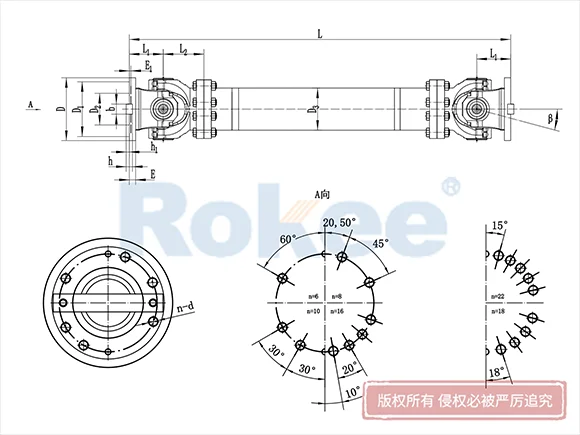

型号	回转直径	公称转矩	疲劳转矩	轴线折角	尺寸/mm										转动惯量I/kg.m²		重量m/kg
	回转直径	公称转矩	疲劳转矩	轴线折角
	D mm	Tn kN.m	Tf kN.m	β (0)
					Lmin	D1(js11)	D2(H7)	D3	E	E1	bXh	h1	L1	n-d	Lmin	增长100	Lmin	增长100
					Lmin	D1(js11)	D2(H7)	D3	E	E1	bXh	h1	L1	n-d	Lmin	增长100	Lmin	增长100
SWP160D	160	16	8	≤10	430	140	95	114	15	4	20X12	6	85	6-13	0.09	0.0059	35	2.1
SWP180D	180	20	10	≤10	474	155	105	121	15	4	24X14	7	95	6-15	0.16	0.0072	47	2.3
SWP200D	200	31.5	16	≤10	544	175	125	127	17	5	28X16	8	110	8-15	0.28	0.00114	67	3.4
SWP225D	225	40	20	≤10	636	196	135	152	20	5	32X18	9	130	8-17	0.53	0.029	94	6.6
SWP250D	250	63	31.5	≤10	690	218	150	168	25	5	40X25	12.5	135	8-19	0.91	0.0407	140	7.3
SWP285D	285	90	45	≤10	760	245	170	194	27	7	40X30	15	150	8-21	1.91	0.0702	206	9.4
SWP315D	315	140	63	≤10	860	280	185	219	32	7	40X30	15	170	10-23	3.39	0.1144	271	12
SWP350D	350	180	90	≤10	940	310	210	245	35	8	50X32	16	185	10-23	5.35	0.1663	355	13.6
SWP390D	390	250	112	≤10	1060	345	235	273	40	8	70X36	18	205	10-25	10.54	0.2695	501	18
SWP435D	435	355	160	≤10	1180	385	255	299	42	10	80X40	20	235	16-28	18.56	0.3645	825	20
SWP480D	480	450	224	≤10	1360	425	275	351	47	12	90X45	22.5	265	16-31	31.69	0.7028	1144	28
SWP550D	550	710	315	≤10	1460	492	320	402	50	12	100X45	22.5	290	16-31	51.45	1.1842	1589	35.7
SWP600D	600	1000	500	≤10	1840	544	380	450	55	15	90X55	27.5	360	22-34	83.53	1.7159	2243	40.5
SWP640D	640	1250	630	≤10	1980	575	385	480	60	15	100X60	30	385	18-38	135.6	2.308	3140	48.3
